一：單獨進氣疊加模塊

1.運用場合：

(1)在同一閥島上，使用不同壓力的場合，作為不同壓力的供氣口使用；

(2)適用單電控/雙電控/三位置電磁閥；

(3)適用于內部先導和外部先導場合。

2.回路圖：

兩位雙電控閥

單獨進氣疊加模摸塊

匯流板

?

二：單獨排氣疊加模塊

1.運用場合：

(1)在同一閥島上，閥的排氣影響到其它閥時，可在此閥位增加單獨排氣疊加模塊；

(2)適用單電控/雙電控/三位置電磁閥；

(3)適用于內部先導和外部先導場合。

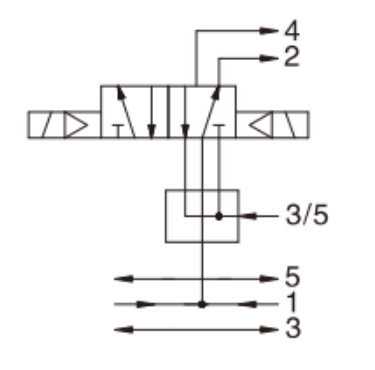

2.回路圖：

兩位雙電控閥

單獨排氣疊加模塊

匯流板

?

三：進氣截止疊加模塊（帶殘壓釋放）

1,運用場合：

(1)單獨切斷各閥的供氣時使用，即氣壓熱插拔，不停機可更換電磁閥；

(2)適用單電控/雙電控三位置中泄型、中壓型電磁閥；

(3)因殘壓無法釋放，配中封型電磁閥時，2、4通口配管請與三通閥等組合使用；

(4)因產品不能切斷外部先導氣源，所以只能用于內部先導場合。

2.手動桿操作說明：

(1)在PUSH位置使用一字螺絲刀將手動桿按壓到底，而后順時針旋轉90°至LOCK位置；

(2)手動桿解鎖，逆時針旋轉90°至PUSH位置。

3.回路圖：

兩位雙電控閥

進氣截止疊加模塊(帶殘壓釋放)

匯流板

?

四：中位止回疊加模塊（帶殘壓釋放）

1.運用場合：

(1)需要?dú)飧组L時間保持中間位置時，配三位中泄閥使用，不可與三位中封型、中壓型及2個兩位三通電磁閥組合使用：

(2)配兩位置單、雙電控閥使用，可防止氣缸行程末端的落下；

(3)適用于內部先導和外部先導場合。

?

2.規格：

?

3.回路圖：

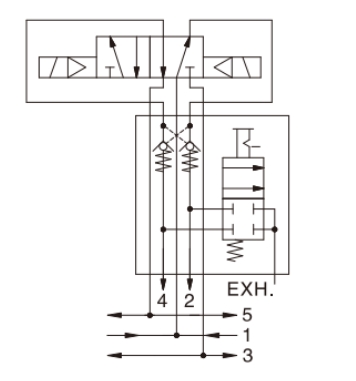

兩位雙電控閥

中位止回疊加模塊

(帶殘壓釋放)

匯流板

防止落下：配兩位雙電控閥

?

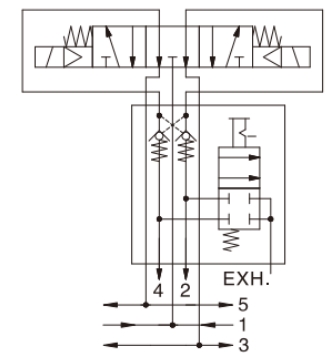

三位中泄閥

中位止回疊加模塊

(帶殘壓釋放)

匯流板

中間保持：配三位中泄閥

?

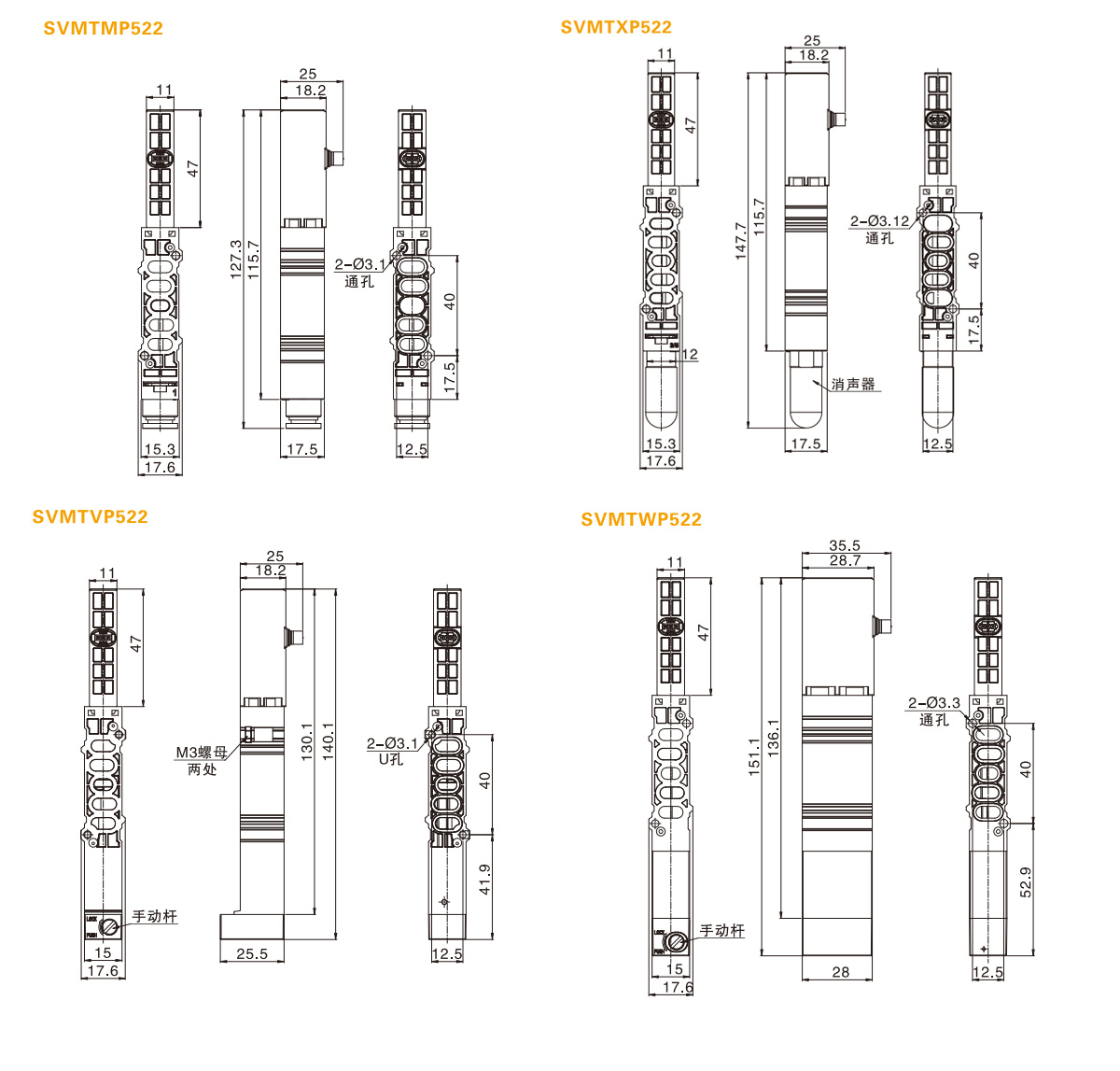

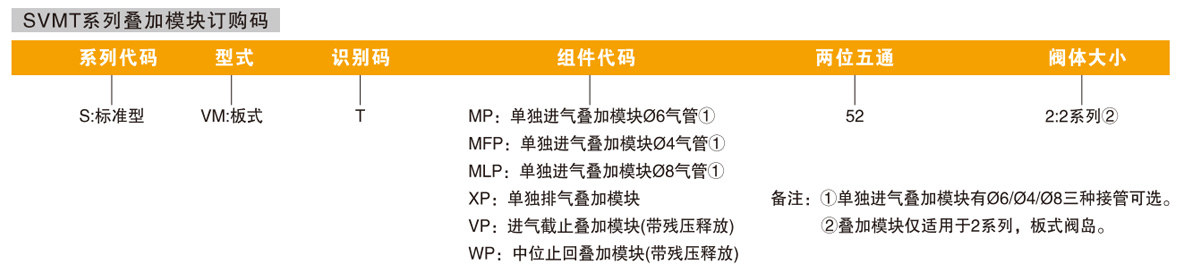

訂貨舉例：單獨進氣疊加模塊?6氣管，ERP編碼為SVMTMP522

?

備注：

1、①YU/H因氣復位形式，故無外部先導功能。YKUK/HK為彈簧復位結構，可選外部先導式。

2、②進排氣模塊進氣口接管為C4/C6/C8時，排氣口默認組裝消聲器，1/8接管時，排氣口默認不組裝消聲器。

3、③壓力分區特性同ESVT系列。

4、④單獨進氣疊加模塊有?6/?4/?8三種接管可選。

5、⑤進氣截止疊加模塊無法切換外部先導氣，因此不能用于外部先導場合。

6、⑥中位止回疊加模塊不可用于三位五通（中封）、三位五通（中壓）及2個兩位三通閥位，即W不可與C/PYH/U/YK/HK/UK組合。

?

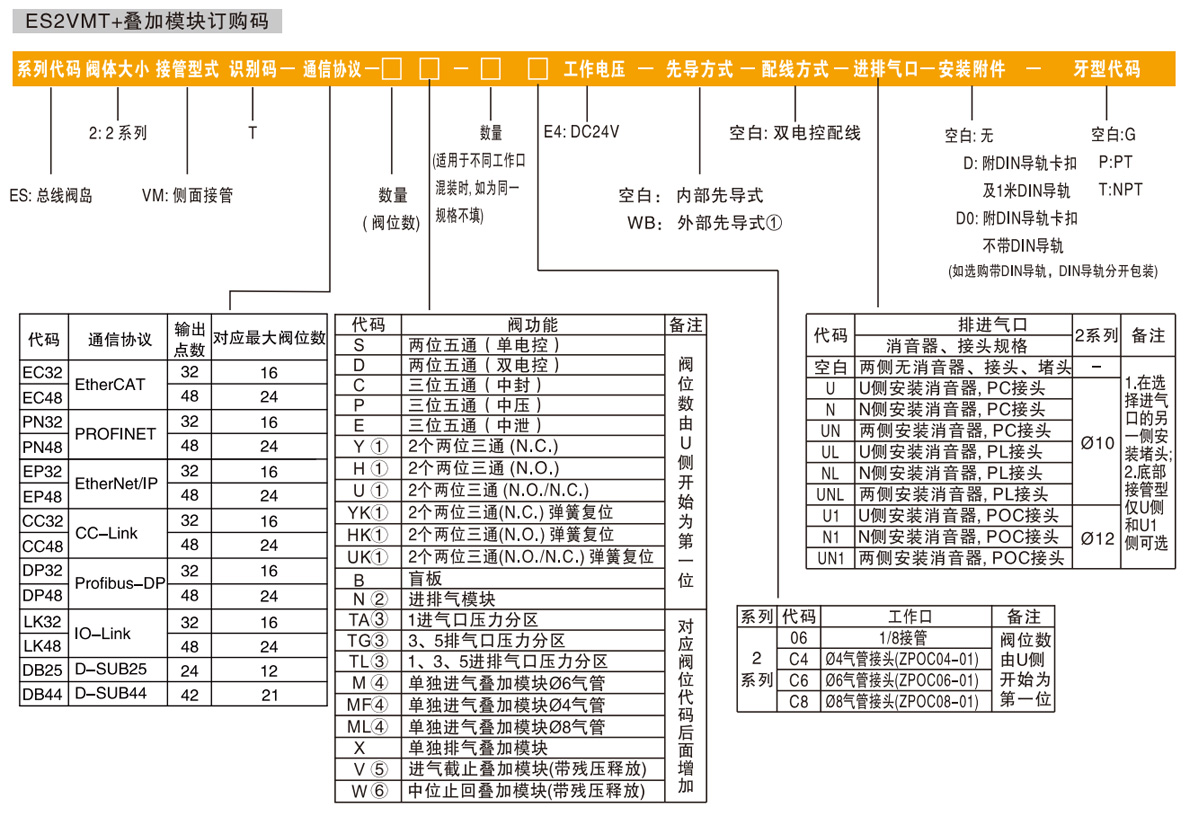

訂購碼基本原則：

當相鄰兩個或多個閥位功能一樣時，用相同閥位總數的數字表示，比如第一至四閥位都是雙電控電磁閥，并且這4個閥位都含單獨進氣疊加模塊，則代碼為DMDMDMDM,簡化為4DM,此原則適用于所有閥組或閥島訂購碼。

?

1、同規格閥，一層相同疊加模塊時：S系列標準型，2系列，側面接管，識別碼T,PROFINET總線協議，輸出32點，8位均為兩位五通雙電控電磁閥SMT5222,第一至第六閥位均配單獨進氣疊加模塊?6氣管，工作口?6氣管接頭，工作電壓DC24V,內部先導式，配線方式為雙電控配線，進排氣口為兩側無消音器、接頭、堵頭，G牙。

其ERP編碼為：ES2VMT-PN32-6DM2D-C6E4。

2、不同規格閥，一層不同疊加模塊時：S系列標準型，2系列，側面接管，識別碼T,PROFINET總線協議，輸出32點，第一至四閥位均為二位五通雙電控電磁閥SVMT5222,第五至七閥位均為三位五通中泄型電磁閥SVMT5322E,第八閥位為盲板，第一二閥位配單獨進氣疊加模塊?6氣管，第三四閥位配單獨排氣疊加模塊，第五閥位配進氣截止疊加模塊，第六七閥位配中位止回疊加模塊，工作口?6氣管接頭，工作電壓DC24V,內部先導式，配線方式為雙電控配線，進排氣口為兩側無消音器、接頭、堵頭，G牙。

其ERP編碼為：ES2VMT-PN32-2DM2DXEV2EWB-C6E4。

3、不同規格閥，兩層不同疊加模塊混裝時：S系列標準型，2系列，側面接管，識別碼T,PROFINET總線協議，輸出32點，第一第二閥位均為兩位五通雙電控電磁閥SVMT5222,第三閥位為進排氣模塊，第四五閥位均為兩位五通單電控電磁閥SVMT5221,第六七八閥位均為三位五通中泄型電磁閥SVMT5322E,第四閥位配單獨進氣疊加模塊?6氣管，第五閥位配單獨排氣疊加模塊，第六閥位配進氣截止疊加模塊，第七閥位配中位止回疊加模塊，第八閥位第一層配單獨進氣疊加模塊?6氣管，第二層配中位止回疊加模塊，工作口?8氣管接頭，工作電壓DC24V,內部先導式，配線方式為雙電控配線，U側安裝消音器、PL接頭，安裝DIN導軌卡扣及1米DIN導軌，G牙。

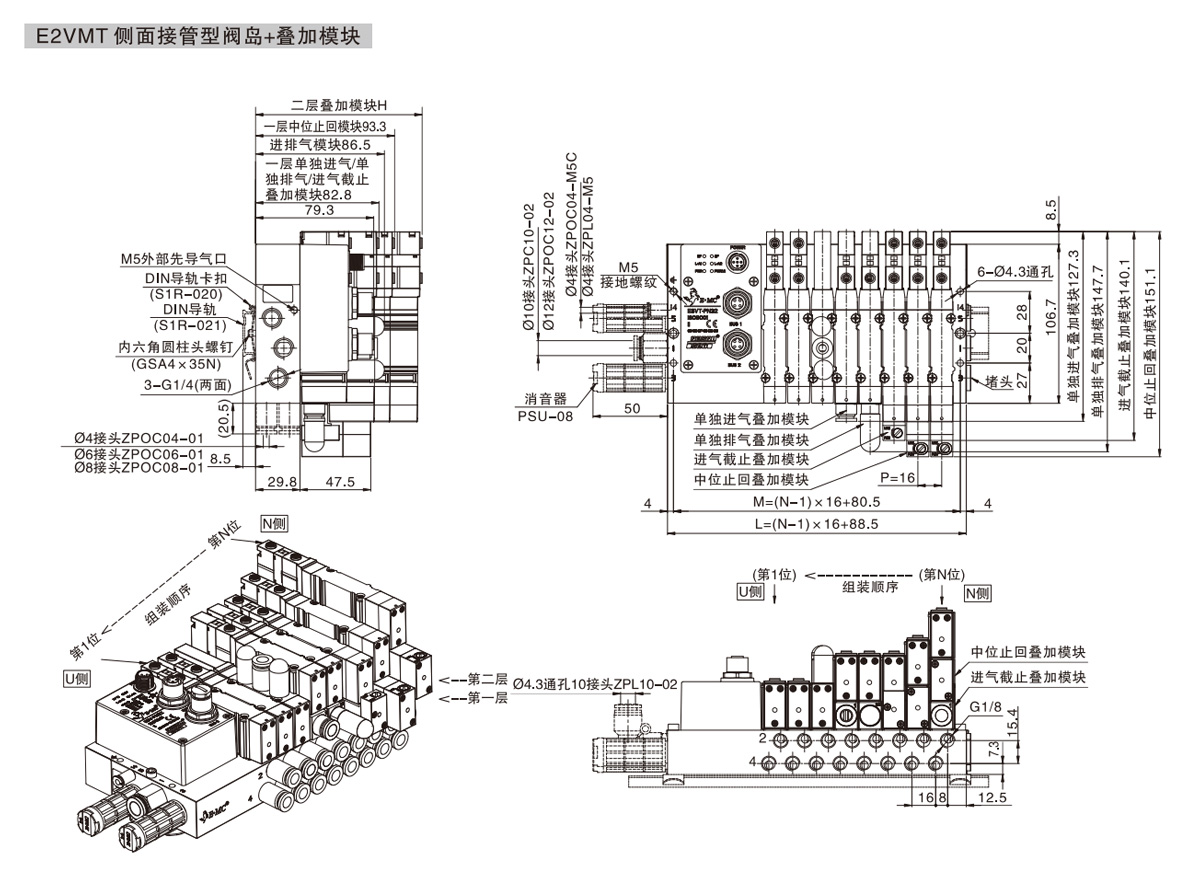

其ERP編碼為：ES2VMT-PN32-2 DNSMSXEVEWEMW.-C8E4-UL-D(如下圖)

?
