? 三口二位直動式電磁閥，換向靈敏，零壓/低真空啟動。
? 閥組采用雙排電磁閥集成布線，大大減小長度方向安裝空間。
? 采用37針D-sub插座，減少安裝時間，且COM公共端無正負極之分。
? 集成閥組單閥采用插腳式線圈，板式帶密封墊片安裝，便于維護；在現在S1P系列基礎上進行升級改款。
? ?主要更改如下:
? ?? 流通孔徑由?1.1mm改為?1.3mm，增大流量。
? ?? 閥體由鋁合金型材加工改為精密注塑模具成型加工，有效保證產品一致性，避免毛刺產生。
? ?? 新增手動按鈕便于維護安裝調試。
? ?? 前后端板由現在的鋁合金型材加工改為壓鑄成型，同時實現產品輕量化。
? ?? 整體造型優化，閥體顏色采用E·MC灰黃（“輝煌”）色。
? ?? 產品擁有多項技術專利（外觀、實用新型及發明）。

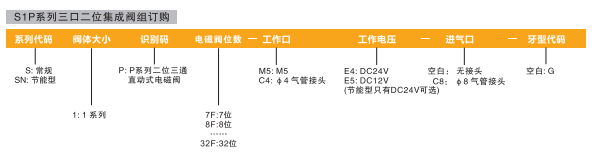

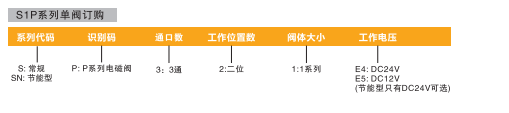

訂貨舉例:S1P系列集成閥組,1系列閥體,P系列二位三通直動式電磁閥, 16位電磁閥,電壓為DC24V,工作口配自4氣管接頭進氣口配8氣管接頭,G牙,其ERP編碼為:S1P16F-C4E4-C8
備注:標配安裝螺釘
| 型號 | SN1PA?F | S1PA?F |
| 工作介質 | 經40μm濾芯過濾的干燥壓縮空氣 | |
| 動作形式 | 直動式 | |
| 流量孔徑 | φ1.1mm | |
| 接管口徑 | 進氣口G1/8，工作口M5 | |
| 潤滑 | 不需要 | |
| 工作壓力(MPa) | 0~0.8 | |
| 最大耐壓力(MPa) | 1.2 | |
| 工作溫度(℃) | -20~70 | |
| 電壓范圍 | -15%~10% | |
| 耗電量 | 0.6w | 2.8W |
| 絕緣等級 | F級 | |
| 保護等級 | IP40 | |
| 最高動作頻率 | 20次/秒 | |
| 密封件材質 | HNBR | |
| 響應時間(S) | 10ms以下( 0.5MPa時) | |
| 符號/型號 | S1P7F S1P8F |
S1P9F S1P10F |
S1P11F S1P12F |
S1P13F S1P14F |
S1P15F S1P16F |
S1P17F S1P18F |
S1P19F S1P20F |

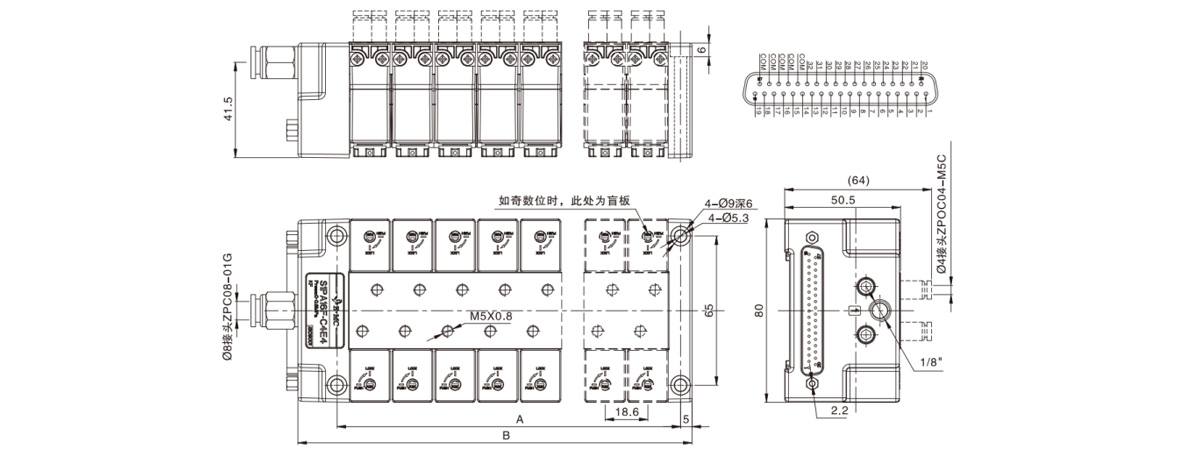

| A | 844 | 103 | 121.6 | 140.2 | 158.8 | 177,4 | 196 |
| B | 106.4 | 125 | 143.6 | 162,2 | 180.8 | 199.4 | 218 |
| 符號/型號 | S1P21F S1P22F |
S1P23F S1P24F |
S1P25F S1P26F |
S1P27F S1P28F |
S1P29F S1P30F |
S1P31F S1P32F |
? |
| A | 214.6 | 233.2 | 251.8 | 270.4 | 289 | 307.6 | ? |
| B | 236.4 | 255.2 | 273.8 | 292.4 | 311 | 329.6 | ? |

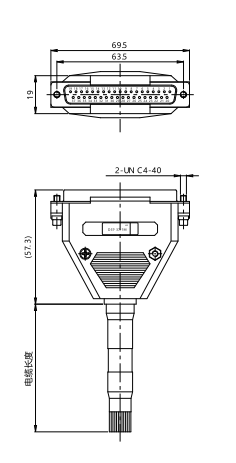

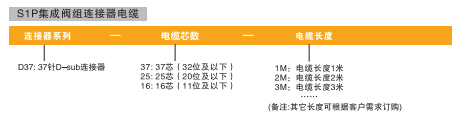

| 端子序號 | D37-37 芯線顏色 |
D37-25 芯線顏色 |
D37-16 芯線顏色 |
| 1 | 紫色 | 紫色 | 紫色 |
| 2 | 橙色 | 橙色 | 橙色 |
| 3 | 粉色 | 粉色 | 粉色 |
| 4 | 灰色 | 灰色 | 灰色 |
| 5 | 白色 | 白色 | 白色 |
| 6 | 黃色 | 黃色 | 一 |
| 7 | 紫色帶2點 | 紫色帶2點 | 一 |
| 8 | 橙色帶2點 | 橙色帶2點 | 一 |
| 9 | 粉色帶2點 | 粉色帶2點 | 一 |
| 10 | 灰色帶2點 | 灰色帶2點 | 一 |
| 11 | 黃色帶1點 | -- | 一 |
| 12 | 黃色帶2點 | -- | 一 |
| 13 | 紫色帶3點 | -- | 一 |
| 14 | 橙色帶3點 | -- | 一 |
| 15 | 粉色帶3點 | -- | 一 |
| 16 | 灰色帶3點 | -- | 一 |
| 17 | 紅色 | 紅色 | 紅色 |
| 18 | 綠色 | 綠色 | 綠色 |
| 19 | 黑色 | 黑色 | 黑色 |
| 20 | 紫色帶1點 | 紫色帶1點 | 紫色帶點 |
| 21 | 橙色帶1點 | 橙色帶1點 | 橙色帶點 |
| 22 | 粉色帶1點 | 粉色帶1點 | 粉色帶點 |
| 23 | 白色帶2點 | 白色帶2點 | — |
| 24 | 紅色帶2點 | 紅色帶2點 | 一 |
| 25 | 綠色帶2點 | 綠色帶2點 | 一 |
| 26 | 黑色帶2點 | 黑色帶2點 | 一 |
| 27 | 白色帶3點 | -- | 一 |
| 28 | 紅色帶3點 | -- | 一 |
| 29 | 綠色帶3點 | -- | 一 |
| 30 | 黑色帶3點 | -- | 一 |
| 31 | 黃色帶3點 | -- | 一 |
| 32 | 藍色 | -- | 一 |
| 33(COM) | 灰色帶1點 | 灰色帶1點 | 灰色帶點 |
| 34(COM) | 白色帶1點 | 白色帶1點 | 白色帶點 |
| 35(COM) | 紅色帶1點 | 紅色帶1點 | 紅色帶點 |
| 36(COM) | 綠色帶1點 | 綠色帶1點 | 綠色帶點 |
| 37(COM) | 黑色帶1點 | 黑色帶1點 | 黑色帶點 |
